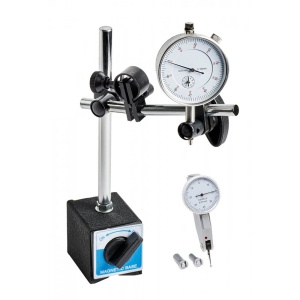

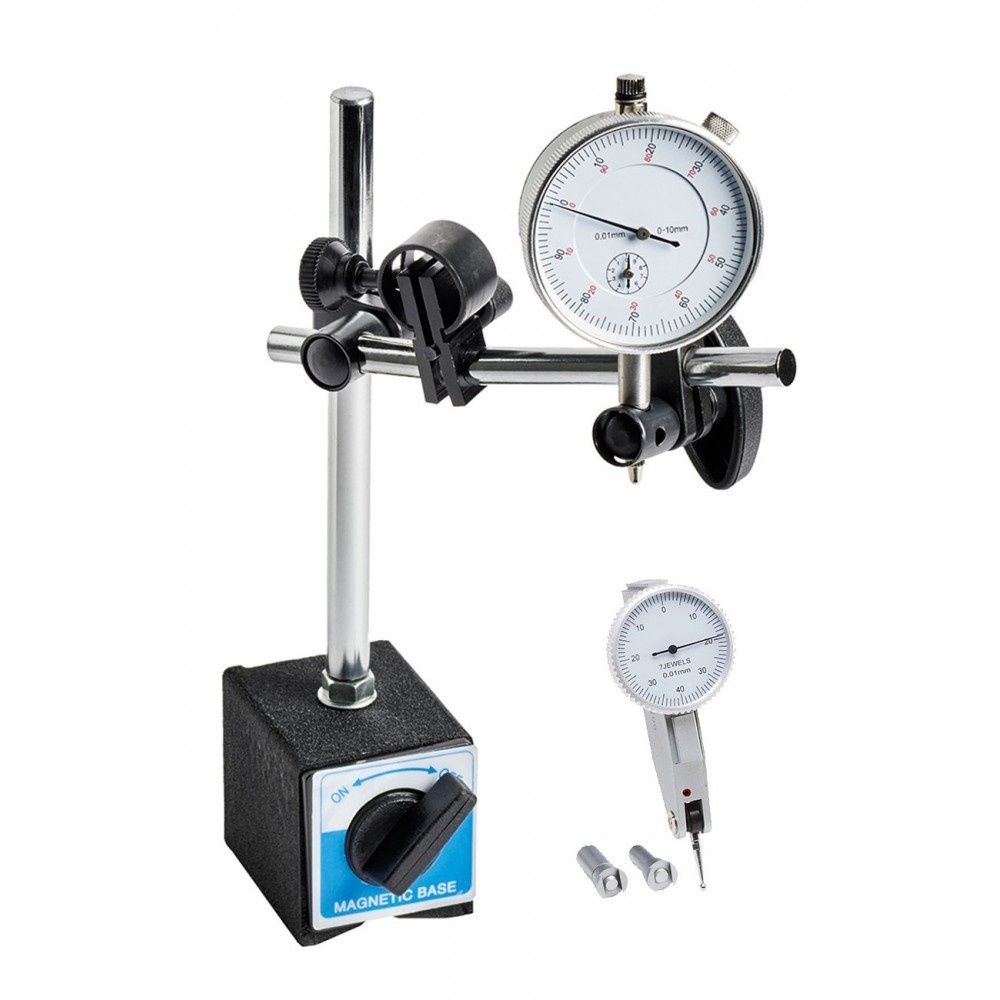

Stand de măsurare magnetică cu comparator și indicator de testare cu cadran, WABECO

Descriere

• Stand de măsurare cu prindere simplă

Detalii:

• Suport magnetic de măsurare cu prindere mecanică a bazei magnetice
• Magnetul poate fi pornit și oprit
• Forță de menținere 50 kg
• Magnetul aderă la baza de masă v-block și la spatele de masă
• Baza magnetică W50 x D63 x H55 mm
• Reglabilă în mai multe poziții
• Cu reglare fină
• Orificiu de amplasare Ø 8 mm
• Coloană de măsurare Ø 12 x 160 mm
• Braț transversal Ø 10 x 150 mm
• Comparator cu cadran
• Domeniu de măsurare 10 mm
• Diviziunea scării 0,01 mm
• Tijă de prindere Ø 8 mm h 6
• Carcasă metalică finisată cu crom mat Ø 55 mm
• In conformitate cu DIN 878
• Indicator de testare cu cadran
• Cadran Ø 30 mm
• Interval de măsurare 0,8 mm
• Precizia de citire 0,01 mm
• Scară 0 - 40 - 0
• Lungimea palpatorului 12 mm
• Inserție de măsurare echipată cu bilă din carbură Ø 2 mm
• Cu ghidaje în coadă de rndunică pentru tija de prindere
• Inclinatie tijă de prindere Ø 6 și 8 mm
• In casetă de plastic

Aplicație:

• Pentru scule și dispozitive de măsurare și de presetupare și șabloane
• La strunguri, mașini de frezat, mese de coordonate, mașini de găurit cu masă, mașini de găurit cu coloană, mașini de găurit cu coloană
• Utilizate pentru testarea discurilor de frană și a butucilor de roți în ceea ce privește rotunjirea laterală
